GALERIE: FOTOSTRECKE VOM UMBAU ZWEIER MONITORE MA120 MKII (2017)

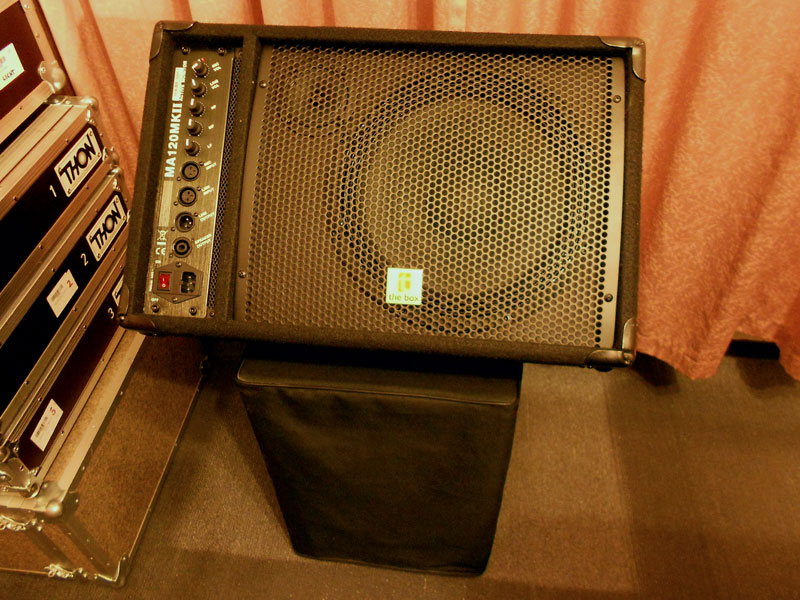

MA120 MKII alt
Zwei aktive 12"-Zweiwege-Monitore the box MA120 MKII. Mit recht hohem Gewicht und schlechtem Handling beim Transport sowie nicht zufriedenstellender Performance auf der Bühne. Das Ziel war also ein Umbau von Aktiv- auf Passivbetrieb, um Gewicht zu reduzieren und um die Lautsprecher möglichst optimal anfahren zu können.



Umbau Teil 1

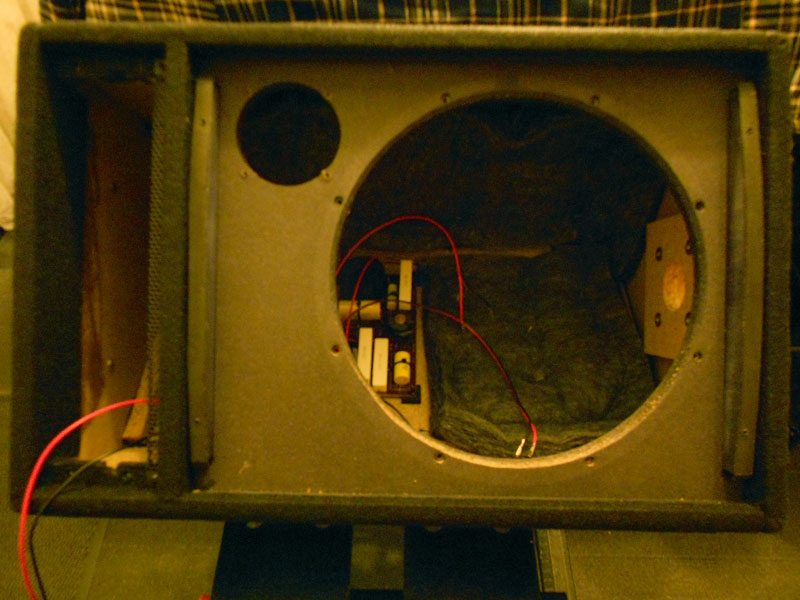

Am Anfang stand die Demontage von Ampmodulen, Tragegriffen, Schutzgittern, Lautsprechern, Gummifüßen, Metall-Ecken und Boxenflanschen. Die Frequenzweichen und bereits vorhandene Dämmwolle verblieben in den Gehäusen.



Umbau Teil 2

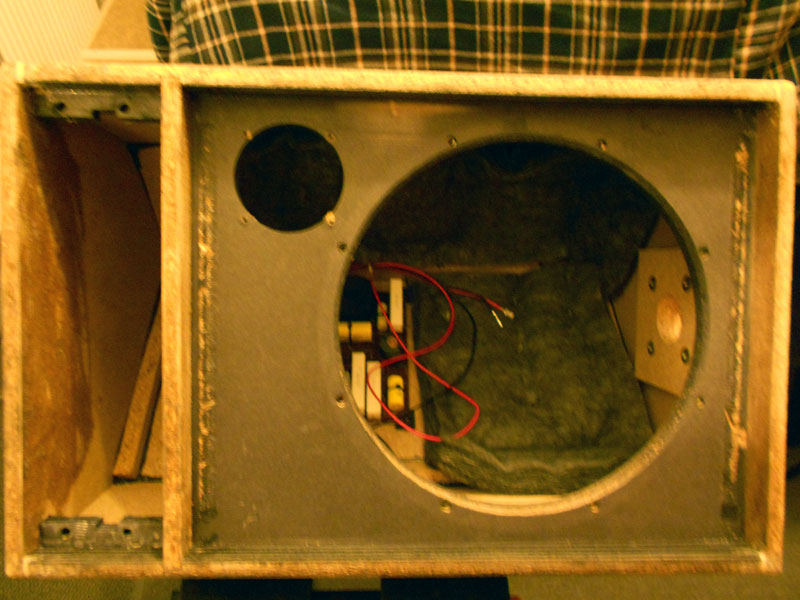

Nach dem Entfernen der Filzbespannung und dem Verspachteln von Spalten und Löchern waren die Gehäuse bereit für die Weiterverarbeitung und die Lackierung.



Umbau Teil 3

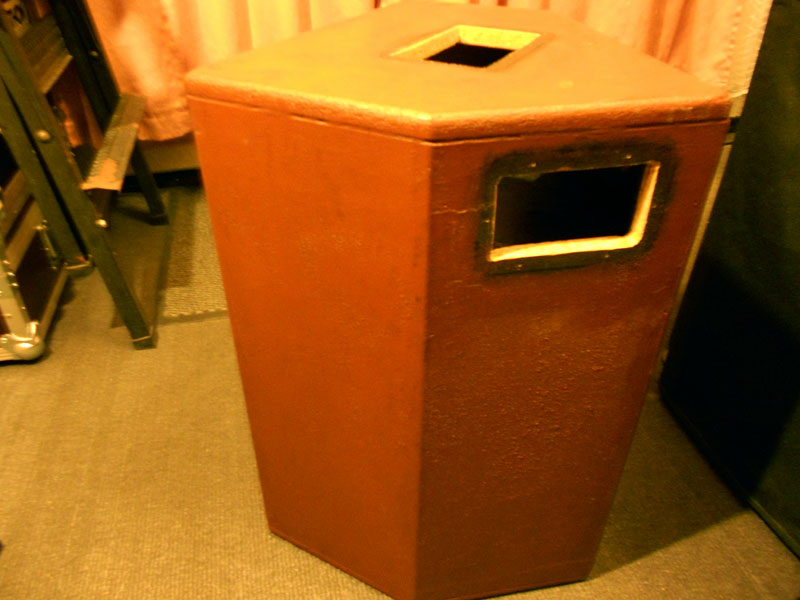

Ein erster Grundanstrich mit noch vorhandener Restfarbe erfolgte und es wurden die Öffnungen für die neuen Klappgriffe und die Anschlussterminals ausgesägt.



Umbau Teil 4

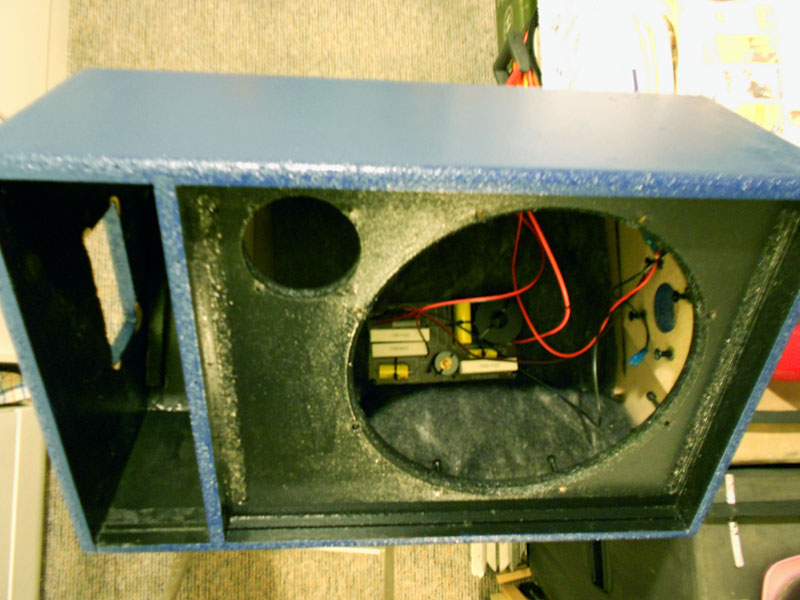

In "EXTRAVAGANT-blau" und tiefschwarz, alles in mehreren Schichten aufgetragen, erhielten die Gehäuse dann ihre endgültige neue Farbgebung.



Umbau Teil 5

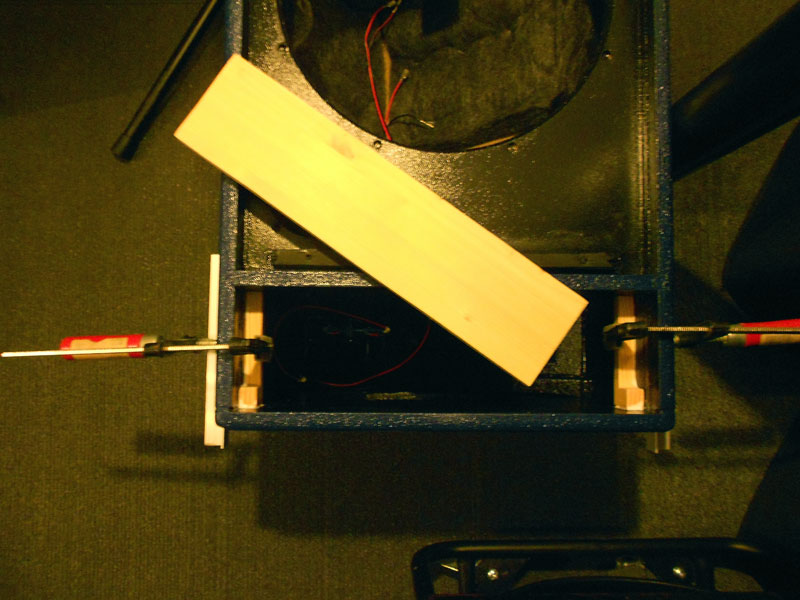

Nach dem jeweiligen Einbau eines neuen Klappgriffs und des Anschlussterminals inklusive Verdrahtung erfolgte der jeweilige Neubau der Abdeckung des ehemaligen Ampmodul-Slots auf gleicher Höhe mit der Schallwand.



Umbau Teil 6

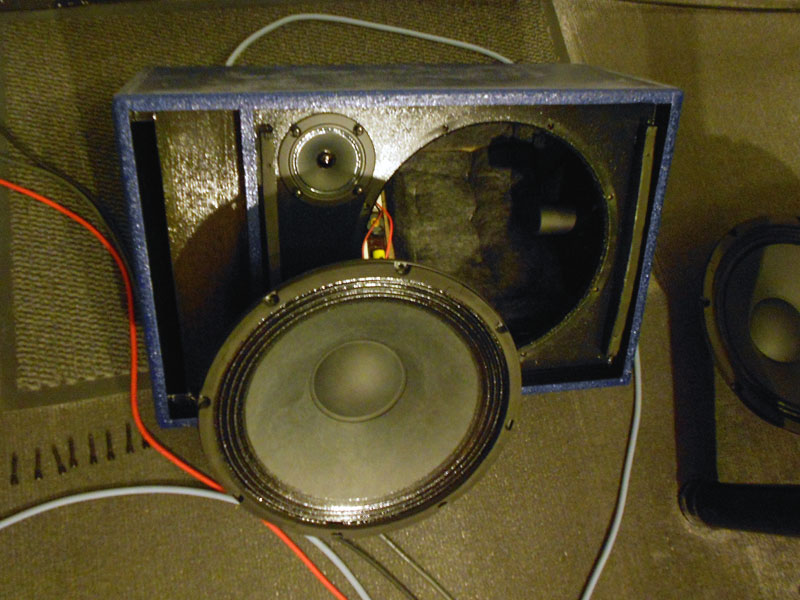

Letzte Lackier-Arbeiten und die Anbringung von weiterem Dämm-Material (aus Teilen der ehemaligen Filzbespannung) in den Gehäusen folgten. Danach der Wiedereinbau der Boxenflansche und der Anbau neuer Gummifüße. Schließlich dann der Wiedereinbau der Lautsprecher, ein erster Funktionstest und die Montage der Schutzgitter.



MA120 MKII neu
Fertig! Die "neuen" Monitore werden jetzt von einer externen Leistungsendstufe angetrieben und sind zusätzlich per Controller-Preset klangtechnisch optimiert. Auch sind sie bei geringerem Gewicht besser transportierbar und auf der Bühne vielseitig einsetzbar: Liegend, stehend oder auf Lautsprecherstativen.
